Высокопроизводительная безотмывочная паяльная паста с эффектом «анти-подушка», для трафаретной печати, размер частиц 20 ~ 38 μm, высокое время жизни после нанесения 72 часа, флюс ROL 0 (слабоактивный, не требующий отмывки), содержание флюса 11,5 %. Поставляется в упаковке: банка 0,5Кг, SEMKO-катридж 600Гр, кассета ProFlow 750Гр. Дополнительные возможности: S3X58-M406L-3 - пониженная вязкость.
- Обеспечивает непрерывную печать с шагом 0,4 мм (16mil) и CSP (> 0.25 мм диаметр). Пригодна для стандартной и быстрой печати 10 ~ 100 мм/сек. Продолжительный срок жизни после нанесения.
- Обеспечивают хорошую оплавляемость и смачиваемость при печати с шагом <0,4 мм и микрокомпоненты (<0,25 мм диаметр CSP, чип 0603).
- Тщательно подбранные канифоли и активаторы гарантируют качественную паяемость и смачиваемость
с CSPs и широкими компонентами контактной поверхности. - Разработанный, чтобы предотвратить возникновение эффекта « Anti-Pillow » (Дефект подушки).
| Сплав | |||
|---|---|---|---|
| Использование | Ед. | Трафаретная печать | |
| Продукт | -- | S3X58-M406-3 | S3X58-M406 L-3 |
| Состав | % | Sn96,5 Ag3,0 Cu0,5 | |
| Точка плавления | °C | 217 ~ 218 | |
| Форма | -- | Сферическая | |
| Размер частицы | μm | 20 ~ 38 | |
| Флюс | |||
Содержание галогенов |
% | 0,00 | |
| Тип флюса | -- | ROL 0 | |
| Паяльная паста | |||
Содержание флюса |
% | 11,5 + 0,5 | 11,8 + 0,5 |
| Вязкость * 1 | Pa.s | 210 + 10% | 170 + 10% |
| Коррозия медной пластины * 2 | -- | Соответствует | |
| Коэффициент распространения припоя | % | > 85 | |
| Время жизни после нанесения | час | > 72 | |
| Срок годности с даты производства (не более 10°C) |
месяц | 0 ~ 10°C - 6 месяцев | |
| при + 20°C - 1 месяц | |||
| Другие опции сплава | S3X48- | ||
* 1 вязкость: вискозиметр Malcom спирального типа, PCU-205 при 25 °C, 10 об/мин
* 2 коррозия медной пластины: в соответствии с JIS

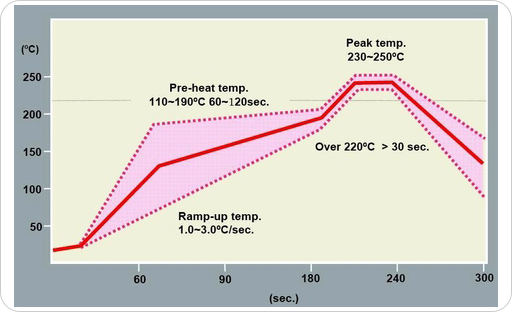

Рекомендуемый термопрофиль
